led顯示屏工作原理

室內多媒體LED電子顯示屏顯示系統主要包括：控制計算機（或網絡中的一臺工作站）、視頻信號處理與控制、通信傳輸與控制、數據分配與掃描控制、LED顯 示箱體等。下面分別簡單介紹各部分的基本工作原理。

控制計算機（或網絡）

控制計算機（或網絡上的一臺工作站）控制電子顯示屏的顯示效 果。它可以運行一個根據用戶需求編寫完成的節目單，并提取計算機本地硬盤上或網絡服務器上的相關顯示數據。當然，也可以人為地產生LED屏幕的顯示效果。 屏幕上像素和屏幕控制機顯示器相應區域上的像素點一一對應，直接映射。通過電子顯示屏控制計算機，可以手動或自動調節顯示屏的亮 度、對比度、色度等，選擇適合當前環境的灰度校正數據，控制計算機將要顯示的信息傳送到視頻信號處理器和控制單元進行視頻信息處理。

視頻信號處理控制系統

視頻處理控制器為一套專用于LED顯示屏上的多媒體視頻卡，作用是顯示數據的圖像處 理，它包括：灰度調節、亮度調節、圖像降噪、運動補償、色坐標空間變換、色度調節功能、馬賽克消除等。

視頻控制器可將已處理的顯示信息傳至通信模塊以便長距離傳送到顯示屏。

 通信系統

通信系統通過25對超五類雙絞線連接控制計算機和顯示屏，它有效地保證將計算機顯示 器上顯示的內容傳輸?shù)斤@示屏顯示。

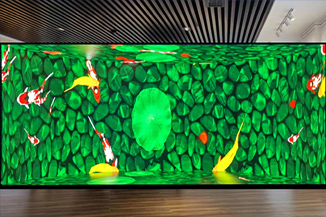

顯示屏

顯示屏是有許多顯示模塊組成，它們分成不同的區域接受數據，以模塊化結構顯示。保證 系統安全可靠運行。

整個顯示屏采用模塊化結構設計，屏幕背后保留有維修空間，方便安裝、調試和維修。系 統所使用的開關電源均通過了有關的安全認證。
